真壁の仕上げの施工例です。これに限ったものではありませんので参考にしてください。
寸法は予告無く変更することがあります。

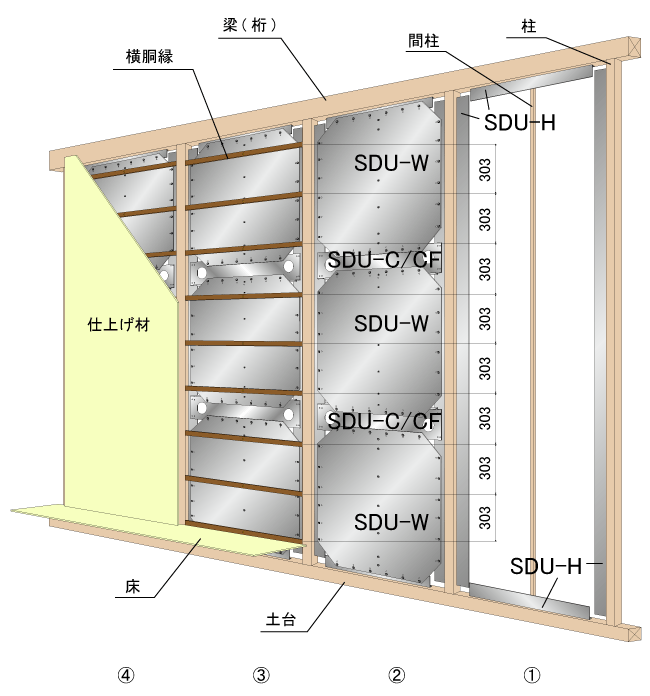

真壁の仕上げ施工例

①SDU-Hを取付ける（取付け方はSDU-Hの施工をご覧下さい）
②SDUを取付ける
③横胴縁を取付ける
④仕上げ材を取付ける

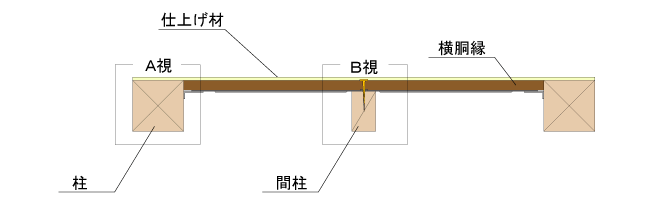

真壁の仕上げ施工例

SDU-H┏向き　横胴縁ｔ16　Ａ視詳細

SDU-H┏向き　横胴縁ｔ16　B視詳細
真壁室内仕上げ施工例

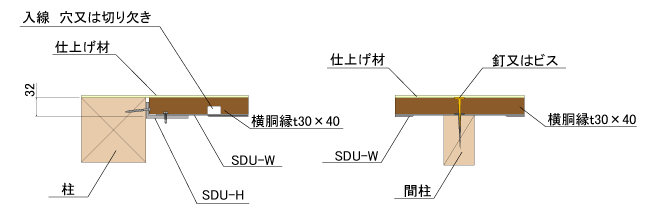

SDU-H┗向き　横胴縁ｔ30　Ａ視　コンセント詳細

SDU-H┗向き　横胴縁ｔ30　Ｂ視詳細
真壁室内仕上げ施工例

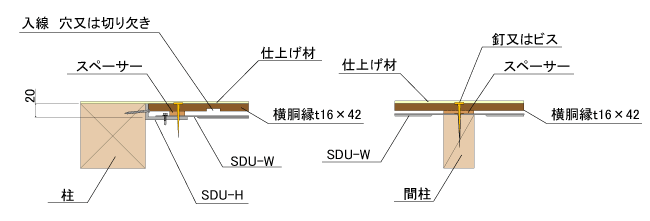

SDU-H┗向き　横胴縁ｔ16　Ａ視　コンセント詳細

SDU-H┗向き　横胴縁ｔ16　Ｂ視詳細
真壁室内仕上げ施工例
